人工模擬降雨系統

一、功能描述

該系統基本功能是按照用戶控制臺或電腦通訊設置，通過噴霧的方式將水均勻?yàn)⒃谝欢娣e的表面上，工作時，水經過增壓?jiǎn)卧嵘吝m當?shù)膲毫Γ艿缹毫λ斔椭羾娏軛U，噴淋桿將水霧化成水滴，均勻降落在地表層，系統設置傳感器，實時反饋顯示降雨量。系統適用于模擬降雨系統等需要控制降雨雨強和控制降雨時間的各種場合使用。我國現有水土流失面積365萬平方公里亟待應用模擬降雨裝置，建立各地的水土流失數據庫，為規劃、設計、水土保持監督執法提供科學依據；為水利、水土保持研究所等單位及相關從事水土保持方案編制的行業規劃、設計、勘測研究院提供準確的實驗數據。主要用于室內或室外模擬降雨實驗，測量降雨雨強、控制降雨雨強和降雨時間，把實驗的過程和結果直觀的顯示在計算機上，并記錄存儲實驗的全過程。也廣泛應用于農田定點噴灌、城市園林綠化噴灌、公路綠化帶噴灌、施工場地降塵噴灌等。
管路系統方案：

是指整個實驗區內架有管路系統。即降雨所走的水路系統.整個管路系統除接頭外,均為PPR熱熔管制造,管路系統形成后,可以使得有效降雨面積在100平米,成正方型架構.可適應建設于任何坡度的使用。為使該系統模擬的降雨與自然降雨物理性能相似，采用專業生產模擬雨滴噴頭的美國SPAYING SYSTEMS CO公司生產的FULLJET旋轉下噴式噴頭模擬降雨，本系統擬采用我公司研制開發的，已裝備于眾多實驗室的“人工模擬自動降雨系統”，該系統運行3年來，已為國內外著名水土保持機構模擬降雨2千余次，每次降雨圓滿、準確，目前已成為土壤侵蝕模擬降雨設備行業標準。

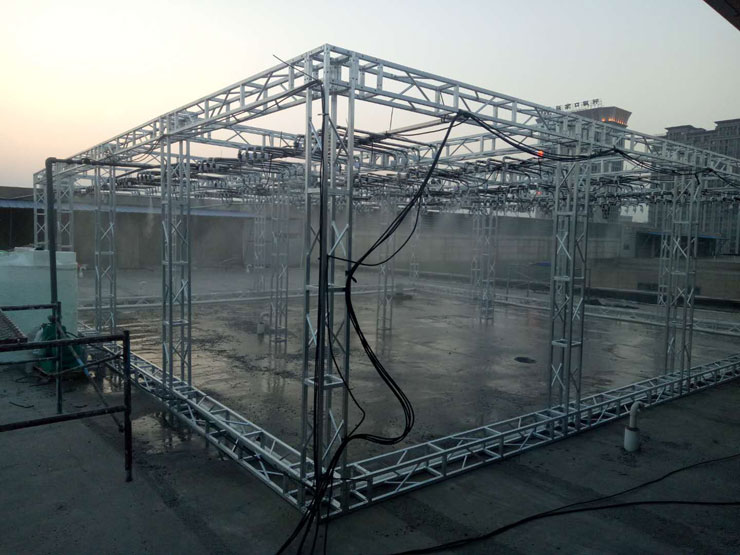

2、降雨模擬系統方案：是指在實驗區建成降雨區，降雨區為了有效的保證達了下墊面的實驗得以完成，有效降雨面為10×10米，總100平米，降雨高度為6米。整個降雨可以達到模擬人工降雨的效果，

二、應用場合：

1、在一定范圍內進行模擬自然降雨的影響，能在一定范圍內任意調節雨滴的尺寸和降雨量。應用于降雨及降雨的影響等領域的研究。系統可將雨量計的模擬信號轉換為數字量，以數字形式顯示當前雨量。

2、研究土壤侵蝕和降雨密度的關系。

3、不同土壤類型的潛在侵蝕機理研究。

4、研究土壤侵蝕的可能的保護措施。

5、本系統主要用于模擬降雨實驗，雨量的測量和降雨雨強的控制。

三、產品特點：

1、控制系統更先進：降雨控制系統采用閉環測控，以現場實際測量的雨量值與實驗設定置之差變步長無限逼近設定值，這樣既可排除系統率定誤差、管路、噴頭偶然因素對降雨影響，又可很好的消除水滯后慣性波動。逼近式控制算法使雨強調控平穩、快速。簡而言之，就是在降雨區下部所布設的電子雨量計可以實時監測降雨強度的大小，其測定的數據傳輸至模擬降雨自動控制臺，與設定的雨強進行逼近式對比分析，然后再自動調節流量調節閥、電子管路開關、調壓閥等組件，調節出水量和回水量改變水壓及噴頭噴水強度，從而更方便準確地模擬不同自然降雨強度。

2、供水管路布設更合理：為確保整個降雨區中每個噴頭處的管路供水流量最大可能一致，整個噴頭給水系統采取管路流量均衡供水(幾何中心供水)辦法，即1個一級分水為左右兩半部分，2個二級分水再通過分區電動開關閥/流量傳感器，注入左右兩部分的噴頭供水管路中，且所配備的 電動開關閥/流量傳感器均可以獨自工作也可以組合工作用以滿足單個小區或多個小區的組合降雨需要。每個區均可在不同降雨?duì)顟B(tài)下同時獨立降雨、互不影響，又可以無暇縫的聯動組合進行大面積模擬降雨。

3、供水管道安裝更科學：降雨管道所選用的是以國標焊管(GB/T3091-2001)為基材，經拋光處理，外鍍鋅鎳合金內涂環氧樹脂而成，是在給水內涂塑復合鋼管的基礎上發展起來的一種新型給水管。用鋅鎳合金鍍層取代熱鍍鋅層，及解決了水的二次污染問題，又使外防腐層的耐蝕性成倍提高，從而大幅度提高了給水管的整體使用壽命，既降低了成本，還提高了表面的裝飾性。管道連接方式為：Φ50(含50)以下為絲接，Φ50以上為卡箍連接，這樣方便以后檢修。

4、模擬降雨噴頭性能更優良：模擬降雨噴頭性能有了更大改進。

技術參數：

1. 降雨面積：3-100平米；

2. 有效降雨高度6m ；

3. 雨強連續變化范圍15～280mm/h；

4. 降雨均勻度：90%以上；

5. 供 電：AC 220V；

6. 手動/自動瞬時切換；

7. 自動調節，調節時間＜20秒；

8. 設計使用壽命 >10年；

9. 控制臺特點：柜式控制臺，液晶顯示數據及雨強值和雨強曲線；

10. 顯示板特點：顯示板同時表式顯示，所有按鍵均為軟模按鍵

11. 雨量計參數：

承雨口內徑：Φ20

分辨率：0.1/0.2/0.5mm可選。
